Металлочерепичная кровля не так чтобы очень уж популярна, но встречается нередко. Привлекательна она небольшим весом — квадратный метр весит 4,5 килограмма — и относительно невысокой ценой — от 200 руб/м2. Если высоты листа хватает, чтобы перекрыть всю кровлю, то и монтаж получается очень быстрым и несложным. Особенно на двухскатных кровлях простой формы. Так как бани обычно имеют не очень большие габариты, то чаще один лист перекрывает всю высоту ската. Это позволяет с легкостью делать металлочерепичные кровли своими руками.

Но с металлочерепицей не все просто: есть разные виды покрытий, с разной степенью устойчивости к внешним воздействиям. Будем разбираться.

Крыша из металлочерепицы: устройство и монтаж

Внешний вид кровли вид очень похож на традиционную черепицу

Содержание статьи

  • 1 Строение металлочерепицы
    • 1.1 Виды полимерных покрытий
  • 2 Правила работы
  • 3 Достоинства и недостатки
  • 4 Пирог кровли из металлочерепицы
    • 4.1 Раскатываем гидроизоляцию
    • 4.2 Набивка обрешетки
    • 4.3 Утепление и звукоизоляция
  • 5 Установка металлочерепицы
Строение металлочерепицы

Фактически это стальной лист со сформованным прокаткой и штамповкой рельефом. В готовом виде он очень напоминает традиционную керамическую облицовку. Использоваться может на скатах с углом уклона не менее 14°. Температурный режим использования от -50°C до +50°C. Материал обладает не самой большой степенью сопротивления агрессивным средам, потому желательно его применение в зонах с неагрессивной или слабоагрессивной атмосферой. Это значит, что в мегаполисах или вблизи крупных производств металлочерепичные крыши лучше не ставить.

Вообще есть этот материал на основе меди или алюминия, но в нашей стране больше распространен стальной вариант — он более доступен по цене. Для изготовления этого кровельного материала используют листовую сталь толщиной 0,4-0,6 мм. Так как она ржавеет, на листы наносят несколько защитных слоев, которые обеспечивают более длительный срок эксплуатации.

Крыша из металлочерепицы: устройство и монтаж

Металлочерепица — многослойный материал с несколькими защитными слоями

Сначала отштампованные заготовки цинкуют. Обрабатывать могут чистым цинком или его сплавом с алюминием в разных пропорциях. Используются для создания защитного слоя еще кремниевые сплавы, но они применяются реже. Затем листы грунтуют и пассивируют (создают защитную оксидную пленку).

На обработанный металлический лист наносится полимерное окрашенное покрытие. Во многом от его характеристик зависит долговечность метало-черепицы. Потому при выборе важно обратить внимание, во-первых на толщину стали, из которого она изготовлена, а во вторых на тип обработки — цинкования (чем больше слой, тем длиннее срок службы) и защитно-декоративного покрытия.

Виды полимерных покрытий

Защитное полимерное покрытие металлочерепицы может наноситься только на лицевую поверхность (односторонняя) или на обе (двусторонняя). На двусторонней черепице материал на лицевой и тыльной стороне может быть одинаковым, а может — разным.

Крыша из металлочерепицы: устройство и монтаж

Профили и размеры некоторых листов

Покрытия бывают следующие:

  • Полиэстер с глянцевой поверхностью. При маркировке обозначается «PE». Наносится слоем 25-30 мкм. Это самый малобюджетный вариант. Тем не менее, он неплохо переносит ультрафиолет, пригоден для малоагрессивных сред. Но есть существенный недостаток — он легко повреждается. Часто это случается при монтаже и транспортировке (при перегибах) и во время эксплуатации.
  • Полиэстер с матовой поверхностью. Обозначается РЕМА. Это тоже полиэстер, но с добавкой тефлона, сверху покрытый слоем лака. Все это делает его более стойким к влиянию агрессивных сред и более долговечным. Толщина защитного слоя в среднем 35 мкм.

    Крыша из металлочерепицы: устройство и монтаж

    Таблица основных характеристик всех видов полимерного покрытия металлочерепицы

  • Пластизол. Это всем известный поливинилхлорид — ПВХ. Обозначается как PVC. Отличается высокой стойкостью к нагрузкам, образует прочный защитный слой, который сложно повредить. Но его основной недостаток — быстрая потеря цвета — он выцветает. Потому если использовать его в регионах с активным солнечным излучением, лучше брать светлые тона — не так заметна потеря цвета. Пластизол — самый толстый защитный слой — 200 мкм.
  • ПВФ2 (PVDF) — смесь полимеров (акрила и поливинилфторида). Имеет отличные характеристики и очень высокую цену. Потому применяется в основном на промышленных объектах.
  • Пурал — это покрытие на основе модифицированного полиуретана. Обозначается Pu. Имеет широкий диапазон рабочих температур, как в положительной, так и в отрицательной зоне. Отличается высокой прочностью, легко монтируется (можно формовать даже фальцевые соединения) и тяжело повреждается. Но имеет высокую цену.

Как часто бывает, материалы с хорошими характеристиками имеют приличную стоимость. При ограниченном бюджете выбирайте метало-черепицу с защитным слоем из полиэстера (лучше матового) или пластизола. Если позволяют средства — берите Пурал, ну а если хотите кровлю на века, то ПВФ2.

Крыша из металлочерепицы: устройство и монтаж

Срок службы металла в зависимости от толщины цинкового слоя

Правила работы

С любым типом материалов нужно знать, как работать. При монтаже металочерепицы необходимо:

  • Переносить листы, не допуская перегибов. Это можно добиться, если держаться за продольные кромки (наденьте рукавицы, так как они могут быть острыми).
  • Оставлять заводскую упаковку неповрежденной вплоть до начала монтажа. Пленка снимается только после установки.

    Крыша из металлочерепицы: устройство и монтаж

    Переносить материал нужно только за длинный край, вертикально

  • Поднимать материал на кровлю, не допуская его изгибов. Для этого устанавливают лаги от земли до кровли. К листу привязывают веревки, и по этим направляющим поднимают его вверх.
  • При длительном складировании перекладывать досками вдоль длинного края.
  • Не давить и не ставить грузы.
  • Ходить по кровле нужно очень осторожно. Ели идете вдоль профиля, наступать нужно в промежутки между волнами, а если поперек — то на гребень. Обувь при этом должна быть мягкой.
  • Если необходимо обрезать часть листа, делать это нужно на твердой и плоской поверхности, а не на весу. Использовать желательно специальные ножницы.

Требования не слишком сложные, но знать их необходимо. Просто нужно постоянно помнить, что это довольно тонкий лист металла, хоть и большого размера (до 8 метров).

Достоинства и недостатки

Чтобы окончательно определиться, стоит или нет крыть баню металлочерепицей, суммируем достоинства и недостатки.

К положительным качествам относят:

  • Малый вес — масса квадратного метра 4,5-5 кг. Это облегчает транспортировку и работу. К тому же если решено делать такую кровлю, то можно сэкономить на устройстве фундамента и стропильной системы: они должен выдерживать совсем небольшие нагрузки.

    Крыша из металлочерепицы: устройство и монтаж

    Так переносить листы металлочерепицы правильно: держась за один длинный край

  • Высокая прочность. При падении каких-либо предметов самое худшее, что может случиться — лист прогнется. Правда, некоторые покрытия при этом могут отслоиться, что приведет к коррозии. Но тогда необходимо своевременно устранить нарушение защитного покрытия (покрасить), не допуская порчи металла.
  • Можно монтировать при минусовых температурах.
  • В некоторых случаях можно устанавливать поверх старого кровельного покрытия — на мягкие и рулонные кровли. Тогда прямо поверх набивается пароизоляция и обрешетка, а потом сразу материал.
  • Экологическая и пожарная безопасность.
  • Простой монтаж, позволяющий делать это самостоятельно.
  • Легко переносит как отрицательные, так и положительные температуры.

Для равновесия необходимо знать и о недостатках, а также о том, как с ними бороться.

  • Высокая теплопроводность и «шумность» покрытия. Недостатка два, но способ борьбы с ними один. Необходим значительный слой утеплителя и звукоизолятора. Эти характеристики часто совмещаются в одном материале. Так вот, для кровли из металлочерепицы, необходимо сделать слой утеплителя как минимум на 50% толще. Это снизит и уровень шумов, проникающих в помещение. А вот с теми звуками, которые будут долетать до соседей, ничего сделать не удастся. Если соседи у вас нервные, их дом расположен рядом, лучше найти другой кровельный материал.
  • При нарушении защитного слоя металл коррозирует, вода попадает в подкровельное пространство. Ремонт металлочерепицы — достаточно сложное занятие. Можно только каким-то образом запаять повреждение и нанести слой защитной краски.
  • Места срезов требуют дополнительной тщательной прокраски.

    Крыша из металлочерепицы: устройство и монтаж

    Так выглядит баня под металлочерепицей

  • Долговечность кровли зависит от качества уплотнителя, который подкладывают под крепеж (специальные саморезы с окрашенными в тон головками). Если прокладка теряет эластичность, вода просачивается в отверстия, кровля начинает в этих местах ржаветь, а теплоизолятор мокнуть.
  • Интенсивное оседание конденсата. Из гидроизоляции для отвода конденсата делают специальные желоба. Пленка не должна быть натянута, из ее излишков и делают своеобразные сборники росы, а нижний ее край заводят в водосток.
  • На кровлях сложных конструкций будет большое количество отходов. Так как профиль несимметричный, отрезанные куски почти никогда не получается использовать. Потому при закупке или обращайтесь к менеджерам — они помогу просчитать, или берите приличный запас.

Практически со всеми недостатками можно бороться. Самый неприятный — разрушение металла при нарушении защитного покрытия. Эффективного способа решения проблемы нет. Единственный выход — использовать качественный материал, который редко повреждается.

Пирог кровли из металлочерепицы

Перед закупкой материалов необходимо проверить кровлю: подходит ли для нее этот материал. Для этого проверяем:

  • Угол уклона. Он должен быть не менее 14°. Если угол будет меньше — сильно увеличивается расход: нахлест должен быть в две волны.
  • Скаты должны иметь правильные пропорции. Если это прямоугольник, то противолежащие стороны и диагонали должны быть равны. Для этого соответственные длины измеряют при помощи шнуров, которые затем сравнивают. Максимально допустимое отклонение — 10 мм. Только в этом случае листы сойдутся без проблем. В противном случае обеспечить герметичность кровли проблематично.

    Крыша из металлочерепицы: устройство и монтаж

    Устройство крыши из металлочерепицы

Начинают устройство кровли с возведения стропильной системы. В большинстве случаев используют бруски 150*50 мм или 100*50 мм. Шаг установки — 60-90 см в зависимости от ветровых нагрузок и количества выпадающего за зиму снега. Для обрешетки используют доску толщиной 24 или 32 мм, шириной 100 или 150 мм.

Древесину брать хорошо высушенную. Если закрутить шуруп во влажное дерево, то при усушке появляется люфт, материал начнет «гулять», создавая дополнительный шум. Потому рекомендуемая влажность — 8-12% или меньше. Перед установкой весь пиломатериал обрабатывают антибактериальными и противопожарными пропитками.

Раскатываем гидроизоляцию

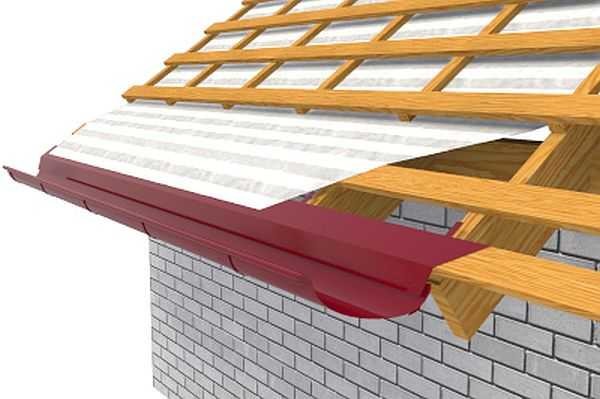

К выставленным и проверенным во всех плоскостях стропилам прикрепляют пленку гидроизоляции. Ее раскатывают горизонтально, начиная с нижнего края крыши. Причем нижний край пленки первого ряда должен заходит на карнизную планку.

Натягивать не нужно — она должна немного провисать. По провисшей пленке затем будет стекать конденсат и попадать в желоб водостока.

Крыша из металлочерепицы: устройство и монтаж

Гидроизоляцию можно прикрепить планками контробрешетки

Следующую полосу укладывают выше первой с заходом не менее 15 см, проклеивают скотчем. Крепят к стропилам или небольшими гвоздиками, или скобами из строительного стиплера. Можно закрепить гидроизоляцию планками контробрешетки — они прибиваются по стропилам. В этом случае будет улучшена вентиляция подкровельного пространства.

Набивка обрешетки

Поверх пленки гидроизоляции закрепляют бруски обрешетки. Нижний брусок монтируют под верхний край ступеньки листа. Потому его высота должна быть больше остальных: к ней добавляется высота волны (у каждого профиля она своя, указывается в технических данных). Первый брусок обрешетки набивают параллельно свесу кровли. Следующий — на расстоянии 28 см, все остальные — с шагом 35 см.

Обрешетка устраивается поверх гидроизоляции

В ендовах, местах прохода труб, вокруг окон (ели есть) обрешетку делают сплошной. Вдоль конька с обеих сторон набиваются по две доски (одна от другой на расстоянии 50 мм).

Утепление и звукоизоляция Крыша из металлочерепицы: устройство и монтаж

Утепление монтируют изнутри

Звуко- и теплоизоляция укладываются со стороны чердака или подкровельного пространства. Тут нужно сделать так, чтобы между верхним краем стропил и поверхностью теплоизоляции было расстояние не менее 20 мм. Оно обеспечит провисание пленки, и создание того самого желоба, по которому будет бежать конденсат. Также зазор будет способствовать лучшей вентиляции. Для устройства этого зазора, скорее всего, придется устраивать контробрешетку. Что-либо иное придумать сложно.

Толщина утеплителя рассчитывается в каждом конкретном случае, но нужно иметь в виду, что металлочерепица хорошо проводит тепло. Это значит, что для того чтобы удержать его внутри бани потребуется увеличенный слой утеплителя и тщательное его уплотнение, исключающее возникновение мостиков холода. Это значит, что между лагами и утеплителем не должно быть щелей.

Теплоизолятор со стороны помещения накрывается пароизоляцией, которая прибивается к лагам. Сверху может настилаться отделочный материал.

Установка металлочерепицы

Собственно начинать монтаж листов металлической черепицы можно сразу после устройства обрешетки, оставив утепление и пароизоляцию «на потом».

Первой прибивается карнизная планка. Она крепится вдоль свеса кровли. Затем, если есть ендовы, в них устанавливается специальные элементы (нижние ендовы).

Крыша из металлочерепицы: устройство и монтаж

Несколько вариантов раскладки листов металлочерепицы

Схема установки зависит от высоты ската кровли и листа. Если кровля двускатная и вся поверхность перекрывается одним листом, монтаж будет чрезвычайно простым. Нужно будет один за другим разместить и прибить несколько целых или обрезанных вверху листов, а потом закрыть торцы и конек. При этом один лист заходит на другой на 60-85 мм, в зависимости от профиля.

Нижний край листа должен выступать за обрешетку на 40 см. Тогда вода будет попадать точно в водосточный желоб.

Если одного листа не хватает, делаем два ряда. Верхний ряд заходит на нижний на 100-120 мм (тоже зависит от профиля металлочерепицы). При монтаже перекрывающихся листов они сначала закрепляются в месте стыка одним гвоздем (саморезом) в гребень (выступ), затем выставляются и тогда крепятся уже окончательно. Сначала по краю, затем в середине листа.

Каждый 1м2 кровли должен быть закреплен в 6-8 местах. Но крепить нужно не в гребень, как в месте стыка, а в низ вол

Крыша из металлочерепицы: устройство и монтаж

При монтаже используют специальный крепеж

ны. В качестве крепежа используются специальные саморезы или гвозди с окрашенными в тон кровли шляпками. При повреждении покрытия шляпок крепеж использовать нельзя, разве что покрасить его. Под каждый гвоздь или саморез укладывается прокладка, которая будет герметизировать место соединения. Именно от качества прокладок зависит срок службы кровли: как только они потеряют эластичность, в соединение попадет вода и начнется коррозия.

Начинать монтаж советуют справа. Порядок расположения листов может быть разным:

  • сначала вдоль свеса, потом во втором ряду;
  • в первую очередь вдоль конька, потом ниже, подсовывая лист под уложенный выше;
  • в шахматном порядке.

Порядок укладки неважен. Важно правильное закрепление. Необходимо следить, чтобы лист и карниз были перпендикулярны, не допускать отклонений. Тогда нижняя и верхняя кромка будут ровными. Если же где-то образовался перекос (зубья), значит два листа где-то выставлены неверно — их замки не стыкуются. Результатом будет затекающая в щели вода.

Для устранения недостатка следует аккуратно удалить крепеж и снять листы. Желательно для укладки использовать новые, но если это слишком накладно, все отверстия следует прокрасить. Потом листы снова выставить и выровнять. Закреплять по возможности в уже имеющиеся отверстия. Какие-то точно совпадать не будут, потому их предварительно и защитили краской.

При отсутствии опыта до окончания монтажа не крепить листы по поверхности, а только в стыках и по бокам. Так демонтаж проще и меньше дырок в металлочерепице. По поверхности потом крепить, осторожно передвигаясь по кровле в мягкой обуви.

Самый последний этап — установка фасонных элементов: на конек и боковины кровли. Они продаются уже готовыми, выбираются в тон кровле. Устанавливаются поверх листов с заходом 100 мм для наклонных поверхностей и 200 мм для горизонтальных.
